[Инструкция] Прогрев GPU и чипов памяти видеокарты

На столе у меня очутилась видеокарта Gigabyte GA-NX76G512P-RH. Минус данной линейки моделей — пассивное охлаждение. На работе у нас таких видеокарт уже вышло из строя порядка 5 или 6 штук и подозреваю, что до меня заменили ещё столько же.

Симптомы: при старте системы, чёрные экран и полное отсутствие каких либо признаков включения видеокарты.

Главная причина перегрев, а как следствие вздутие конденсаторов, отвал GPU или чипов памяти. Иногда удаётся восстановить, иногда нет. Да и восстановленые после прогрева видеокарты с вероятностью 60% могут выйти из строя.

Итак, опишу процедуру прогрева и ремонта видеокарты более подробно.
Для прогрева GPU и чипов памяти я использую небольшой, простой в использовании, нижний подогрев Lukey 863. Для домашнего использования, более чем достаточно. Паяльная станция Lukey 852D+. Оборудование самого начального класса, я не занимаюсь ремонтом профессионально, поэтому для меня более, чем достаточно.

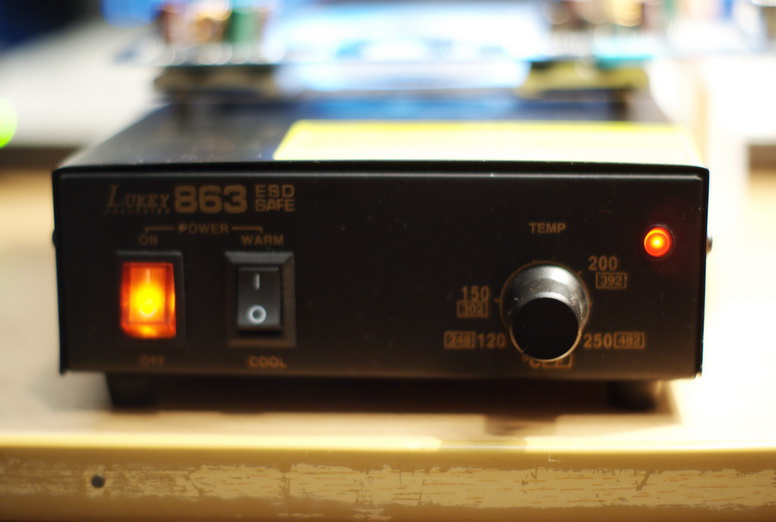

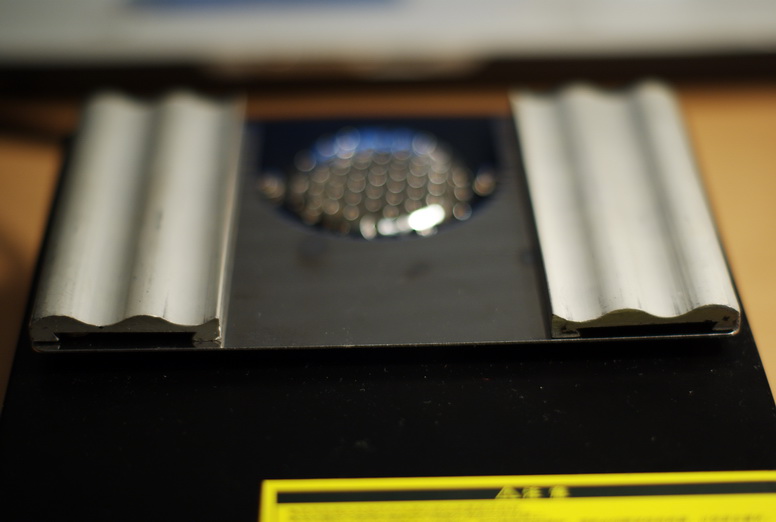

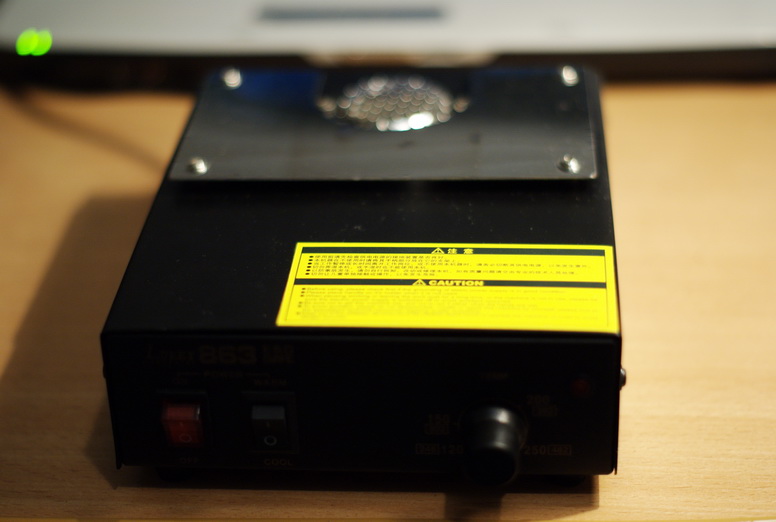

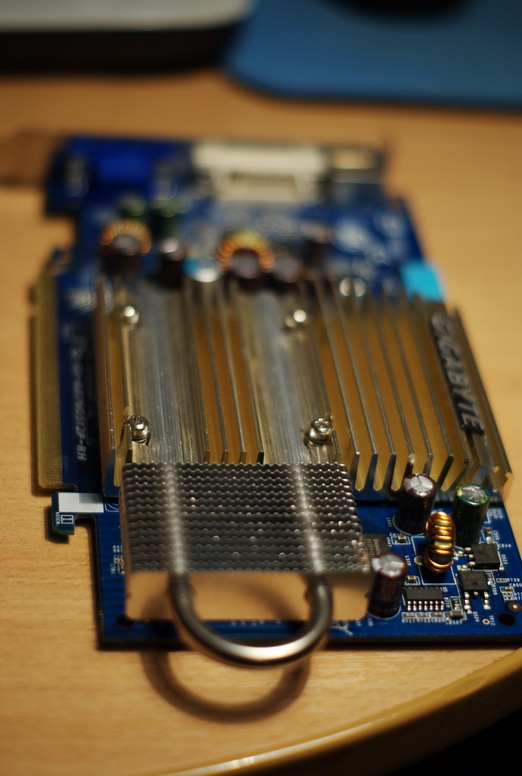

Нижний подогрев Lukey 863. В качестве подкладок использую старые аллюминиевые насадки на плойку. Собственно, подопытная видеокарта. Помимо отвала памяти, имеется один вздувшийся конденсатор.

Перед началом работы, снимаем с видеокарты охлаждение и устанавливаем видеокарту на нижнем подогреве. Зазор между видеокартой и подогревом оставляем порядка 1-1,5 см.

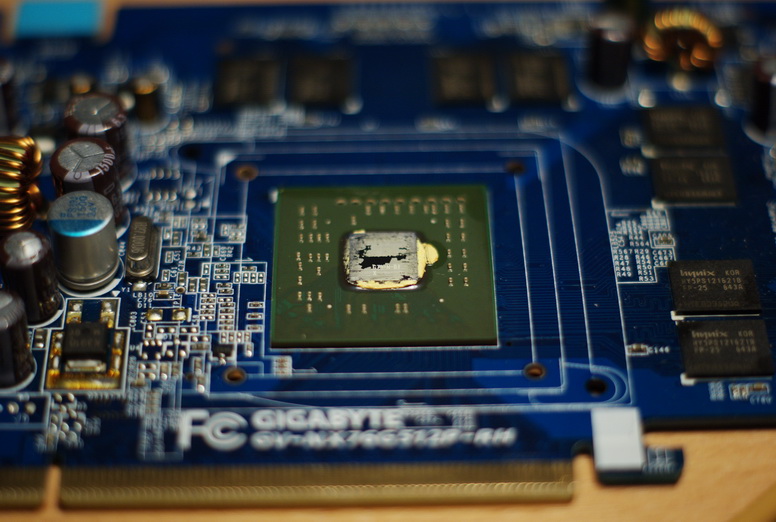

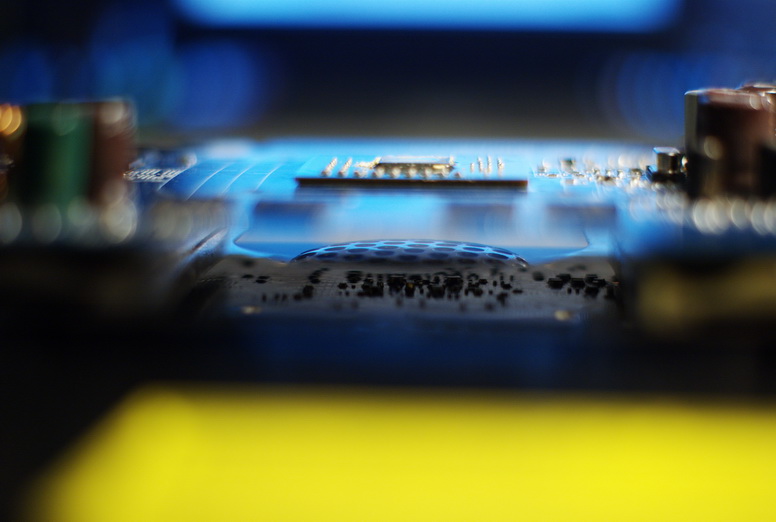

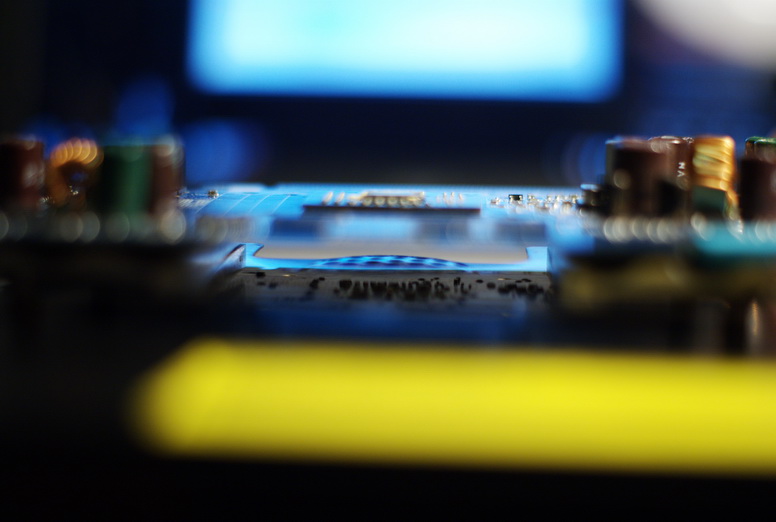

Видеокарта без охлаждения. Старую термопасту желательно удалить до начала прогрева. Устанавливаем видеокарту на подложки. Зазор оставляем не менее 1 см.

После того, как карта установлено на подогреве, включаем на минимальной температуре и постепенно повышаем температуру до максимума (для меня максимум 250 С°). А затем слегка нагреваем GPU сверху термофеном.

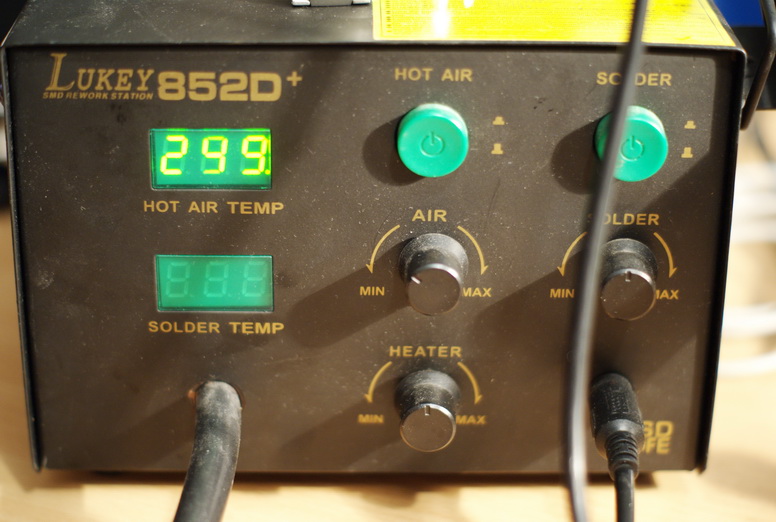

Подогрев начинаем с минимальной температуры, постепенно повышая. Затем сверху немного негреваем GPU термофеном. Я прогревал в течении 10 секунд при температуре ~300 С°

Затем, необходимо нанести под GPU немного флюса. Я использовал дешёвый флюс YX-223.
Сразу после нанесения флюса на плату под GPU я начал прогрев последнего, постепенно повышая температуру. Скажу сразу на видеокарте использовался безсвинцовый припой (ох уж эти «зелёные»), поэтому максимальная температура при которой я паял GPU и чипы памяти 430 С°. Все элементы остались в порядке, но такая температура позволила полностью расплавить припой под чипами. Чип GPU необходимо прогревать круговыми движениям с постеменным повышением температуры 10-15 минут, слегка двигая его пинцетом.

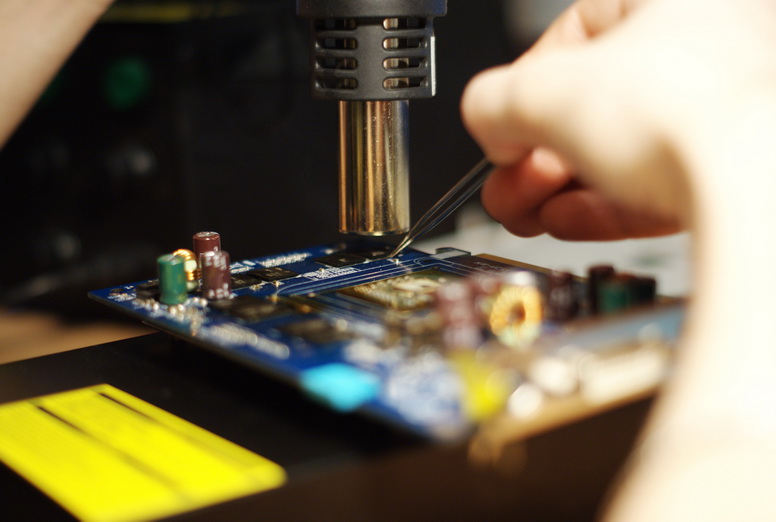

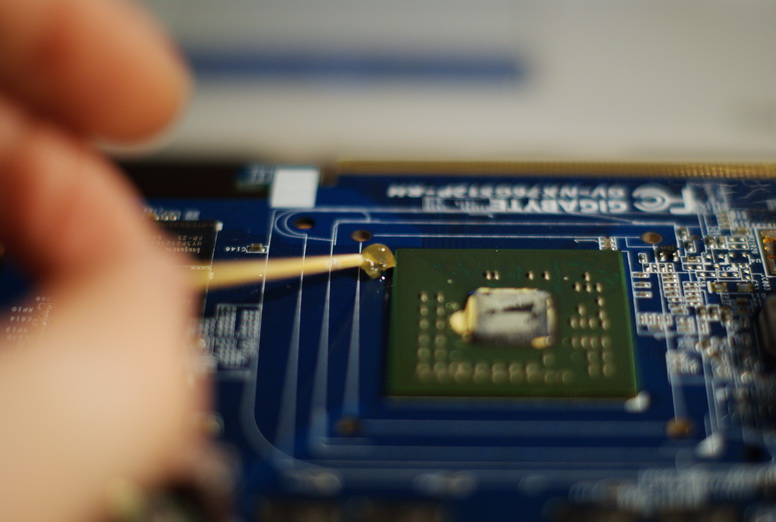

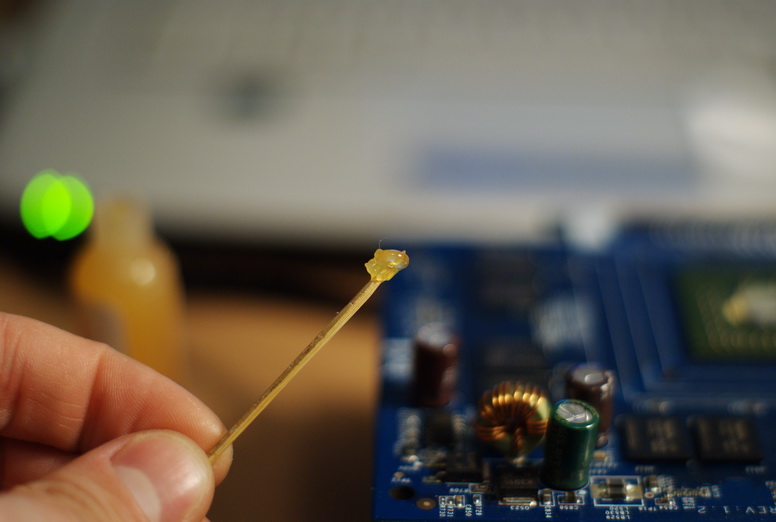

Для нанесения флюса я использую зубочистку. Флюс наносим аккуратно по периметру чипа. Постепенный прогрев GPU. Сразу после GPU греем память. Предварительно сдобрив всё тем же флюсом. Очень осторожно проверяя пинцетом поплыл ли чип. Будьте предельно осторожны, одно неловкое движение и поможет потом только ребол чипа. Прогреваем все чипы памяти до единого.

После окончания прогрева постепенно начинаем снижать температуру фена и нижнего подогрева. Феном слегка подогреваем плату сверху чтобы от резкого переохлаждения текстолит не повело.

Теперь при помощи паяльника паяльной станции выпаиваем старый вздувшийся конденсатор и заменяем его новым.

Старый конденсатор.

Теперь, когда плата окончательно остыла и её можно без опасения и риска, получения ожога, взять в руки, очищаем её от флюса оставшегося после пайки. Для удаления остатков флюса я использую ватные диски и ватные палочки смоченые в растворе спирта.

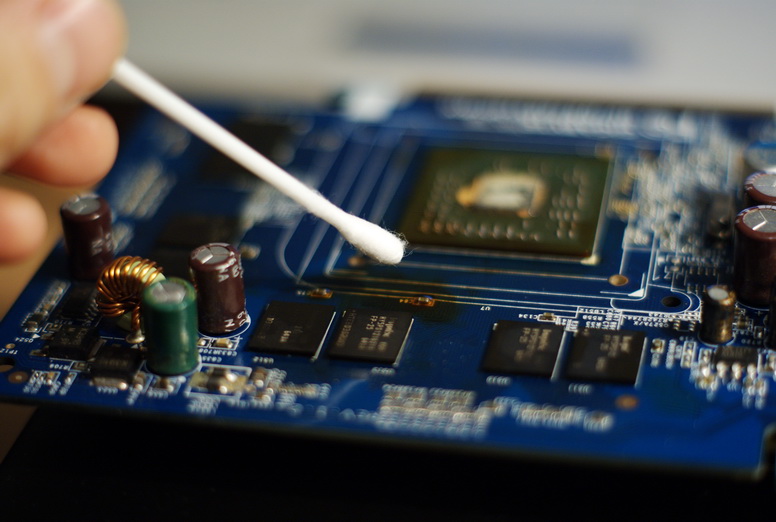

В труднодоступных местах очищаю ватной палочкой. А большие площади очищаю при помощи ватного диска.

Ну вот, теперь когда флюс удалён и все детали на месте, наносим пасту КПТ-8 на теплоотвод чипа GPU и возвращаем на место систему охлаждения.

Наносим пасту КПТ-8 или любую другую термопасту. Устанавливаем радиатор в исходное положение.

P.S. Видеокарта успешно запустилась и работает до сих пор. К сожалению сделать фотографии работы забыл.

Отправить
Поделиться
Запинить
17 комментариев
Сергей Коваленко 2012

Зачёт, вот только, может сначала кондёр надо было перепоять, перед тем как.....:-О!

Александр 2012

Память точтно была с отвалом или GPU. Началось всё с артефактов, а закончилось вздутым кондёром. У меня таких на опыты было много )))

НИкита Матвеев 2014

У меня проблемка gtx560ti при запуске выдает картинку с 4мелкими полосами а в систему не саходит простл пропадает изображение покупал бу проработала год и на т ебе

Бирюков Александр 2014

Распространённая проблема, сам так попадал. Пригладитесь внимательно, не гретая ли видео карта, есть ли следы флюса или может капельки олово более блестящие, в отличие от остальных есть.

НИкита Матвеев 2014

Разобрал видеокарту там голый чип посмотрел под лупой вроде ничего

НИкита Матвеев 2014

Может вам выслать фотографию

никита матвеев 2014

чип какой то кривой или мне кажется

Андрей 2015

Здравствуйте, перед этим я прочитал статью что можно техническим феном при температуре 200 градусов прогреть чип гпу и чипы памяти, но тоже слыхал о безсвинцовом припое. У меня GTX 9800+. Что мне делать?

Бирюков Александр 2015

Ну если особых вариантов нет, то можно попробовать греть монтажным феном. Либо заработает, либо нет. Но в любом случае, безсвинцовый припой чаще потом отваливается, т. к. хуже расплавляется.

Андрей 2015

Вы знаете у меня получилось, я прогревал температурой 350 градусов, потом положил в духовку (250 градусов на 15 минут), нанес свежую термопасту и поставил ее. Даже появился термодатчик в утилите от Wise Care, хотя его раньше не было.
Вот здесь полный отзыв и мои действия.

UEFF 2015

ГЫ :) подобным образом «оживляю» амд5570 второй раз :)первого раза хватило на 1.5 года :).но и первый раз с психа прогрел только чип.:)срочно видло нужно было:).щаз сделал «по науке» прогрел и чипы памяти...посмотрим на скока сейчас хватит :) температуры 60-90-105-150-170-200-220-250-280-300 минут по 5-6 чтоб текстолит прогреть.минут пять-350-370-400-430 пару минут :) и потом назад ...флюс «терминатор» розовый.ну и спиртиком всё промыть и простым феном просушить...

Oe Ai 2016

Знаете, я немного подумал о причинах и получилось, что виноват корпус, потому что чип карты обычно расположен вниз, поэтому при разогреве спайка или сам чип естественно «падают» или стекают вниз.
Такое экспериментальное решение — поставить системный блок вверх тормашками и перевернуть винты, потом прогнать на пару часов или суток несколько игр с графикой от dx12 на полных настройках, если не сгорит, то скорее всего восстановится именно таким же способом прогрева.

Бугаенко Максим 2017

Спасибо, очень помогла статья поднять ноутбук, который был вроде безнадежный, после прогревания запустился =)

Yu 2017

Спасибо, по Вашей методе поднял очередной ноут, надо подумать теперь над автоматизацией процесса и собрать законченое устройство

иван 2018

Лол у меня точно такая видео карта и тоже отвал чипа вот только у меня нет не фена не нижнего подогрева хочу попробовать строительным феном прогреть

Master 2018

Это все фигня, на самом деле отслаивается кристалл от подложки. Память или сам чипсет редко 5% примерно.
Просто кристалл прогрейте и все никакие духовки и флюсы не нужны. В любом случае это не ремонт а диагностика которая говорит о том что чип нужно менять.

Бирюков Александр 2018

Позволю с вами не согласиться. Проблематика прогрева появилась во времена горячих карт с применением смесей припоев (бессвинцовый — будь прокляты эти «зелёные»). Контакты из такого припоя на микросхемах при постоянных скачках тепературы давали микротрещины. Излечить полностью можно лишь «отреболив» микросхему. Отвалы могут быть и под памятью, и под ядром. А уж если разобрали греть, то проще сделать сразу всё. Данная статья ни в коем случае не инструкция по 100% ремонту. Лишь руководство к действию для временного решения, не более того.

Сергей 2019

У меня есть видеокарта HD7850 2Gb 256bit. Она работает только в разъёме PCI E 4x драйвера ставятся всё работает. Когда вставляешь в PCI E 16x, просто монитор пишет что режим энергосбережения и картинка не появляется. Пробовал на разных материнках, картина одинаковая. Куда копать? Что перепаять или прогреть?

Алексей 2019

Какой то жесткий способ. Сам пропаиваю (не прогреваю) чип на хорошем флюсе мартин или флюсплюс на станции IR101.05 отлично потом карточки работают. Более чем 90% карточек больше не появляются артефакты.

Бирюков Александр 2019

Ну не у всех есть IR101.05 :)
На IR101.05 можно и целиком снимать чипы, реболить. В домашних же условиях доступен в основном только простенький, «базовый» прогрев.

Egor Tsup 2020

А под какой температурой можно снять компаунд?
